حساب الحمل الطلبي المتزامن (1)



مثال(١) علي تصميم مخطط تنظيمي

مقدمة

في المقالات السابقة لم يتابعتنا شرحنا كل تفاصيل اعداد الدراسة الفنية لمخطط تنظيمي متكامل يقدم لشركة الكهرباء اليوم نقدم لكم مخطط عملي عبارة عن أرض مقسمة لمجموعة قطع صغيرة استخدامها سكني.وذلك لتسهيل الشرح ثم بعدها نوضح طريقة دراسة المخططات التي بها قطع ذات نشاط اخر (تجاري أو تجاري سكني ،مستودعات،ورش،صناعي وغيرها من الأنشطة)ثم بعد ذلك نوضح كيفية التعامل مع المخططات القائمة،والمخططات التي بها قطع قائمة وقع غير قائمة .

المراحل التي يمر بها المخطط حتي يصل لمرحلة الدراسة الفنية بشركة الكهرباء

١- المخطط التنظيمي من الأمانة

يقوم العميل بالاتفاق مع مكتب هندسي متخصص ومعتمد من الأمانة بعمل مخطط تنظيمي يوضح عليه القطع وحدودها والشوارع والخدمات وكافة الأشياء التي تخص المخطط ، ثم يتم استخراج خطاب من الأمانة يوضح استعمالات القطع ونسبة البناء وعدد الأدوار لكل قطعة في المخطط.(خطاب ١ )

خطاب (١) صيغة خطاب استعمالات القطع

٢-خطاب الأمانة

يتم توجيه المعاملة من الأمانة الى شركة الكهرباء بخطاب تطلب فيه دراسة الأحمال الكهربائية للمخطط.خطاب (٢)

خطاب (٢)الخاص بتوجيه الأمانة لشركة الكهرباء بدراسة المخطط

٣- عمل مخطط الكهرباء

تطلب شركة الكهرباء من المطور أو مالك المخطط الإتفاق مع أحد المكاتب الهندسية المعتمدة لديها لعمل الدراسة الفنية للأحمال الكهربائية للمخطط.

ثانياً: الدراسة الفنية والمخططات

بعد أن مر المخطط بالمراحل السابقة وصلنا الآن إلى دراسة المخطط حسب متطلبات الشركة السعودية للكهرباء حيث يم اعداد الدراسة وتقديمها للشركة علي شكل مخطط متكامل حسب الترتيب التالي :-

١- الصورة الجوية لموقع المخطط.

نقصد بالصورة الجوية هي موقع المخطط على خرائط جوجل كما بالشكل(١).

شكل رقم(١)

٢- المخطط المعتمد من الأمانة .

يقوم العميل بتزويد المكتب بنسخة من المخطط التنظيمي المعتمد والمصدق عليه من الأمانة كما بالشكل(٢).

شكل رقم(٢)

٣- مخطط أرقام القطع والمساحات

يتم وضع ارقام القطع في جدول مع وضع المساحة الخاصة بها كما بالشكل(٣).

شكل رقم(٣)

٤- المخطط الأحادي للشبكة القائمة(SLD)(من بالمخطط من شركة الكهرباء).

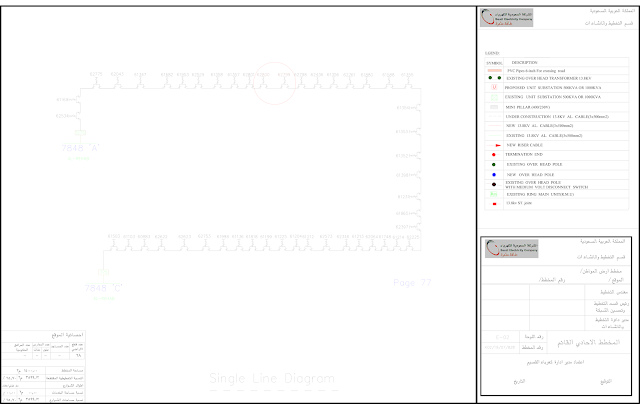

يتم التواصل مع شركة الكهرباء (قسم التخطيط) للحصول علي المخطط الأحادي للشبكة القائمة عن طريق معرفة رقم أقرب محول كهرباء يكون قريب من المخطط محل الدراسة كما بالشكل(٤).

شكل رقم(٤)

٥- المخطط الأحادي لربط الشبكة القائمة(SLD)مع الشبكة الجديدة.

يتم تعديل المخطط الأحادي بحيث يضاف المحول الجديد الي المخطط الأحادي للشبكة القائمة(الشكل(٥)) لكي تقوم الشركة بتحديث مخططاتها واضافة المحول الجديد واعطاءه رقم تشغيلي فيما بعد.

شكل رقم(٥)

٦- مخطط شبكة الجهد المتوسط القائمة والتي يتم ربط المخطط الجديد معها(من بالمخطط من شركة الكهرباء).

يتم التواصل مع الشركة(قسم التخطيط) للحصول علي شبكة الجهد المتوسط القائمة والتي يحدد فيها مسار الكابل المغذي للشبكة القائمة(سواء ١٣.٨ ك.ف أو ٣٣ ك.ف) وهل هو أرضي أم هوائي.ويحدد عليه طريقة الربط بين المحولات وعليه يتم تحديد نقطة ربط المخطط الجديد مع الشبكة القائمة كما بالشكل(٦).

شكل رقم(٦)

٦- مخطط شبكة الجهد المتوسط داخل المخطط .

بعد المرور علي الخطوات السابقة يتم عمل مخطط لشبكة الجهد المتوسط داخل المخطط ونقوم بتوضيح الربط بين الشبكتين القديمة والجديدة (هنا تم الربط عن طريق عمل نقاط فصل وتوصيل لكابل الجهد المتوسط في نقطتين) ويتم وضع كامل الكميات الخاصة بالشبكة الجديدة في جدول كما بالشكل (٧).

شكل رقم(٧)

٧- شبكة الجهد المنخفض بالمخطط.

في هذا المخطط يتم عمل ربط بين المحولات وبين وحدات الربط(Mini -Pillars)) ربطها مع العدادات.ويتم تويضح المسارات الخاصة بكابلات الجهد المنخفض للربط بين المحول وصناديق التجميع وبين صناديق التجميع والعدادت كما بالشكل (٨).

شكل رقم(٨)

ثالثاً: الحسابات الفنية

١- جدول حسابات المساحات و الأحمال

يتم عمل حسابات مساحات مسطحات البناء والأحمال الموصلة والأحمال الطلبية المتزامنة لجميع القطع داخل المخطط حسب النماذج التالية.

نموذج رقم(١) حساب أحمال القطع

٢- جداول تصميم شبكات الجهد المنخفض

يتم عمل الحسابات الفنية لتصميم شبكات الجهد المنخفض ومحطات التوزيع داخل المخطط  وباستخدام المناذج التالية.

نموذج رقم(٢) حساب تحميل المحول

نموذج رقم(٣) حساب  التحميل علي اللوب

٣-جداول تصميم شبكات الجهد المتوسط

يتم عمل الحسابات الفنية لتصميم شبكات الجهد المتوسط داخل المخطط بالنماذج التالية:

نموذج رقم(٤) حساب التحميل علي الكابل

نموذج رقم(٥) ملخص الحسابات الفنية لحلقات الجهد المتوسط

الخلاصة

مما سبق من مخططات وجداول وحسابات فنية تكون الدراسة جاهزة لتقديمها لشركة الكهرباء علي شكل مخطط مطبوع ثلاث نسخ A3 مع CDعليه الدراسة بصيغة PDF والجداول بصيغة EXCEL ثم يتم اعتماد الدراسة من قبل الشركة اذا لم يكن هناك أخطاء أو تعديلات.

الخاتمة

في نهاية  الموضوع أسأل الله ان أكون قد وفقت في توصيل المعلومة لكم بشكل مختصر تساعدكم علي فهم طريقة التعامل مع المخططات التنظيمية وتقديمها لشركة الكهرباء وللحديث بقية......تابعونا ليصلكم كل جديد.

في الموضوع القادم

•  شرح عملي علي مخطط تنظيمي عبارة عن محولين علي جهد ١٣.٨ ك.ف.أ.
