تمديد مواسير السقف

شرحنا في (المقال السابق) مراحل تنفيذ أعمال الكهرباء بالمشروع، وتكلمنا عن أعمال التأسيس لمواسير الميدة والموقع العام ، ونظراً لكثرة الأنظمة الكهربائية بالمباني يتم تمديد مواسيرالأنظمة الكهربائية الأساسية ( نظام الأنارة – نظام تغذية الأفياش الخطوط الرئيسية – نظام تغذية المكيفات -السخانات ومراوح الشفط) بالبلاطة الخرسانية للسقف وفي هذا المقال نقوم بشرح أعمال تأسيس المواسير بالسقف.

ما هي المواسير البلاستيك؟

 المواسير أو اللي أو الخراطيم البلاستيك كلها بمعني واحد وهي المواسير البلاستيك التي تستخدم في التمديدات الكهربائية بالأسقف أو الجدران وعادا تأخذ اللون البرتقالي أو الأسود أو الأبيض علي حسب نوعها.

أنواع التمديدات

 النوع الأول :تمديد المواسير البلاستيك بالسقف بكل تفاصيلها الفنية وذلك قبل عمل صبة السقف.

 النوع الثاني:تميديد المواسير أسفل السقف فوق الديكور سواء كانت المواسير من نوع بلاستيك أو حديد وهذا يكون بعد انتهاء الصبة.

تمديد المواسير البلاستيك بالسقف

يقصد به تمديد المواسير البلاستيك بالسقف مع مرحلة تخشيب ووضع الحديد بالسقف ، وذلك قبل صب السقف، وفيها يتم تمديد المواسير الخاصة بالانارة ،المفاتيح ،الأفياش،تغذية المكيفات مع اللوحة الرئيسية (الطبلون)، وكذلك أنظمة التيار الخفيف وكل ذلك بالرجوع للمخططات التنفيذية.

المواصفات الفنية لمواسير التمديدات

 جميع التمديدات الكهربائية يجب أن تكون داخل مواسير من نوع PVC ومطابقة للمواصفات البريطانية BS-4607   وأن تكون مقاومة العزل الكهربي بها أكثر من 100ميجا أوم .  يجب استعمال مواسير مستقلة لكل دائرة كهربائية بقطر لا يقل عن 20 سم.

  تمديد مواسير الأنظمة الأساسية بالسقف

-مواسير الإنارة  :تمدد مواسير (   23مم سمك1.5 مم   ) للخطوط رئيسية و (20 مم سمك 1.5 مم) للدوائر الفرعية والربط مع مفاتيح التشغيل.

- مواسير الأفياش : تمدد مواسير (23 مم سمك 1.5 مم) للخطوط  الرئيسية حيث يتم توصيل الدوائر الفرعية بالجدران فيما بعد.

-مواسير تغذية السخان:يمدد مواسير (23 مم سمك 1.5 مم) من الطبلون الي مكان الفيش الذي يكون بجوار وحدة السخان ثم يمدد مواسير(23 مم سمك 1.5 مم) من الفيش الي مفتاح التشغيل بجوار الباب.

-مواسير تغذية المكيفات:تمدد مواسير(25 مم سمك 1.5 مم) خطوط رئيسية من الطبلون الي مكان وحدة المكيف الداخلية ثم تمدد مواسير (23 مم سمك 1.5 مم) من مكن الوحدة الى مفتاح التشغيل وتمدد ماسورة بلاستيك رمادي مقاس 2.5 بوصة بطول 3 متر من مكان الوحدة الداخلية الى السطح ليتم ربط الوحدة الداخلية مع الوحدة الخارجية حيث يمدد داخلها النحاس وأسلاك التحكم في بين الوحدتين .فيما بعد تثبت الوحدة الداخلية علي الجدار الذي يكون فيه قسام 15*15 سم لتجميع المواسير وعمل الصرف من خلاله (سيتم شرح ذلك في مرحلة تركيب العلب).

تمديد مواسير أنظمة التيار الخفيف

-يتم تمديد مواسير (20 مم سمك 1.5 مم) لتغذية الدوائر الرئيسية لأفياش التليفون.

-يتم تمديد مواسير (23 مم سمك 1.5 مم) لتغذية الدوائر الرئيسية لأفياش الدش.

-يتم تمديد مواسير (23 مم سمك 1.5 مم) لتغذية مخارج نظام انذار الحريق.

خطوات عمل التمديدات بالسقف

-يقوم الفني (الكهربائي) بالإطلاع علي المخططات التنفيذية الخاصة بالأنظمة التي تنفذ بالسقف.

-يقوم الفني بمساعدة المهندس بتحديد نقاط الإنارة ومفاتيح التشغيل الخاصة بها، وذلك بعد معرفة تقسيم الغرف وتقسيم المسافات بناءً علي المخطط لتحديد البعد الخاص بكل وحدة انارة بالسقف وذلك باستخدام خيط أو بخاخ له لون معين، وكذلك يقوم بتحديد أماكن المكيفات ونزلات الأفياش الرئيسية ومكان السخانات ومراوح الشفط وغيرها من الأنظمة.

-يقوم العمال التابعين للكهربائي بالتكسير بالجدران من الأسفل لأماكن الفتحات الخاصة بالطبلون والمفاتيح والأفياش والتكييف والسخان وغيرها بالسقف لعمل مسار للمواسير للنزول من السقف الي الجدار.

-يتم البدء في عملية التمديد بالسقف أولا بتمديد الدوائر الرئيسية بمواسير 23 مم ويراعي في تمديدها أن تكون متوازية قدر المستطاع وتقليل التقاطع بينها حتي لا يحدث انحناءات وتنكسر مما يؤدي لسد المسار عند سحب الأسلاك.

- يتم تمديد الدوائر الفرعية للإنارة بالسقف وذلك بالتوصيل بين الوحدات، فمثلا لوكان لدينا غرفة بها 5 وحدات اضاءة وهي علي دائرة منفصلة يتم تمديد ماسورة 23 مم من الطبلون لأول نقطة بالغرفة ثم يتم منها تمديد ماسورة 20 مم الي المفتاح ومنها أيضا يتم الربط بينها وبين النقطة التي تليها ثم التي تليها وهكذا لأخر نقطة.

-في حال كان بالسقف وحدات اضاءة عبارة عن سبوت لايت دائري يثبت في مدخل الفيلا مثلا( أي لايوجد ديكور من اسفل) فعليه يجب وضع علبة دائرية بالسقف بنفس مقاس السبوت حتي نستطيع تركيبه داخلها فيما بعد(انظرالصور).

-يتم وضع مواسير المكيفات الخاصة بالربط بين الوحديتين الداخلية والخارجية كما ذكرنا.

- يقوم الكهربائي أحيانا بوضع مواسير احتياطية للربط بين الدورين أو طبلون الدور الأرضي وطبلون الدور الأول قد يحتاجها مثلا في تمديد العوامة الموجود بخزان السطح أو لأغراض أخري.

- بعد الإنتهاء من تمديد جميع المواسير بالسقف يقوم المهندس باستلام جميع التمديدات بالسقف للتأكد من مطابقتها لأصول الصناعة وعدم وجود مشاكل فينية مثل انحناء أو كسر بعض المواسير نتيجة تمديدها الخاطئ داخل الحديد وكذلك التأكد من أقطار المواسير كما يتأكد من وجود سليفات التكييف وأن أماكنها لاتتعارض مع أى شئ.

- يقوم العمال بعمل شئ مهم جدا هو وضع ورق شكاير اسمنت مبلل في أماكن الفتحات التي تم عملها بالجدران وتثبيتها جيدا حتي لا تكون سبب في تسرب الصبة من السقف عند الصب.

<<تابع الصور الخاصة بتمديد المواسير بالسقف >>

أماكن نزول المواسير الى لوحة التوزيع الفرعية (الطبلون)

تمديد مواسير المكيفات

العلب بالسقف الخاصة بتركيب سبوت لايت بدون ديكور من اسفل

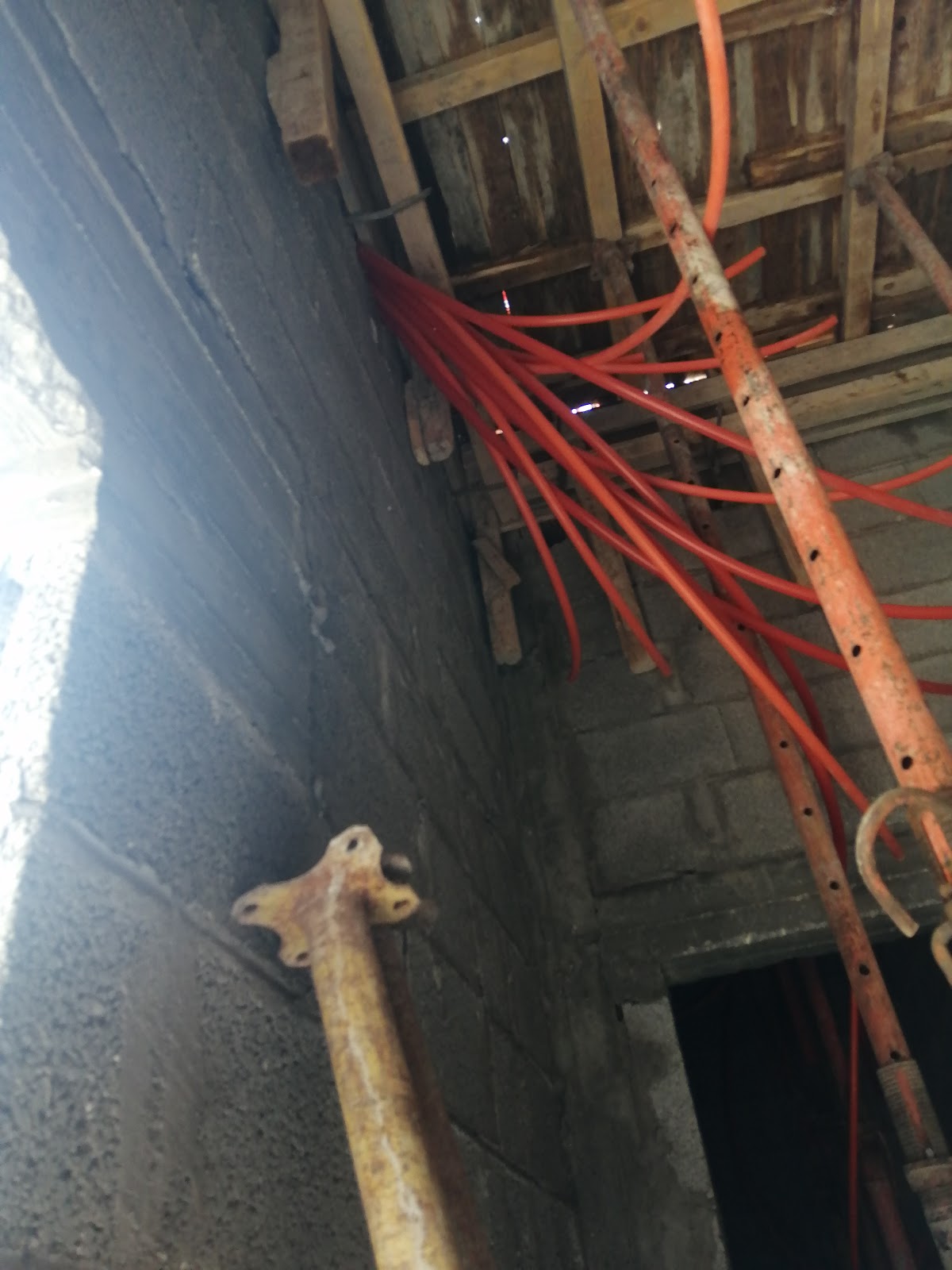

نزول المواسير من السقف عند مكان الطبلون

الخلاصة

المراحل التي تم شرحها بالاعلي هي ما تخص تمديد المواسير البلاستيك أو الخراطيم العادية ذات اللون البرتقالي وهي تستعمل في أغلب البيوت والعمارات والمشاريع التجارية وذلك نظراً لرخص ثمنها ومرونتها وسهولة تمديدها بالحديد ويجب أن يتم التنويه علي أن طرق العمل بالسقف قد تختلف من مشروع لأخر حسب كراسة المواصفات وحسب درجة اهمية المشروع ففي بعض المشاريع يتم استعمال مواسير بلاستيك من نوع اعلي في الجودة وهي مواسير ايجا ذات اللون الأسود وهذه لها طريقة في التمديد تختلف عما ذكرنا حيث يستخدم معها علب حديد 7* 7سم وكذلك بعض الملحقات مثل الكونكتورز والاكواع والجلب وغيرها.

الخاتمة

في نهاية  الموضوع أسأل الله ان أكون قد وفقت في توصيل المعلومة لكم بشكل مختصر تساعدكم علي فهم تمديد مواسير السقف للمبني وللحديث بقية......تابعونا ليصلكم كل جديد.
