مرحلة سحب الأسلاك الكهربائية
المقصود بمرحلة سحب
الأسلاك هي تمديد الأسلاك داخل المواسير بعد ما تم انهاء عملية تركيب العلب
وتثبيت المواسير بالجدران حيث يتم سحب الأسلاك المغذية لدوائر الإنارة والأفياش والمكيفات من لوحة التغذية(الطبلون) للدوائر الرئيسية أو الفرعية،وقد يتم سحب السلك قبل عملية اللياسة(المحارة) أو بعدها ولكن الأفضل تكون قبل
اللياسة وذلك لسهولة التكسير والتعديل في حال وجدت مشكلة في مسار أو كان مسدود.
خطوات سحب الآسلاك
يتم أولا تنظيف العلب وازالة الاوراق وبواقي الأسمنت في العلب،ثم يتم تنظيف أماكن مخارج الإنارة
بالسقف لإظهار مكان المخرج الخاص بالإنارة، ثم يتم البدء بسحب الأسلاك داخل المواسير (وفق المخططات والأكواد)،ووفق الخطوات التالية:-
أكواد ألوان الأسلاك الكهربائية
المقصود بها تخصيص الوان معينة لخطوط الكهرباء المستخدمة وهناك أكواد عالمية تحدد لون كل فاز منها الكود الأمريكي (NEC)والكود الأوربي (IEC) حيث يوجد نوعين من الألوان هما :
1- الوان الأسلاك الكهربائية طبقا للكود البريطاني :-
لون الفازات (الطرف الحي) الذي يحمل التيار : (أحمر –
أصفر – أزرق)
لون الخط المحايد (النيوترال): الأسود
لون الخط الأرضي : يكون عبارة عن لونين (أخضر+أصفر)
2- الوان الأسلاك الكهربائية طبقا للكود السعودي الجديد والأكواد العالمية :-
لون الفازات (الطرف الحي) الذي يحمل التيار : (بني – أسود – رمادي)
لون الخط المحايد (النيوترال): أزرق
لون الخط الأرضي : يكون عبارة عن لونين (أخضر+أصفر)
مساحة مقطع الأسلاك المستخدمة في التمديدات
- دوائر المكيفات :تستخدم أسلاك ٢ *٦ مم٢ +٤ مم٢ لخطوط دوائر التكييف والأفران الكهربائية وتكون (٢ *٦ مم٢ خط منهم للطرف الحي والآخر للطرف المتعادل +٤ مم٢ لخط الأرضي).
- دوائر الأفياش والسخانات :يستخدم أسلاك ٢ *٤ مم٢ +٢.٥ مم٢ حيث أن الدائرة الرئيسية تكون كالتالي (٢ *٤ مم2 يكون طرف منهم للخط الحي والآخر للطرف المتعادل) ثم يستخدم طرف ٢.٥ مم٢ للأرضي.
- دوائر الإنارة: يستخدم أسلاك ٢ *٤ مم٢ للدوائر الرئيسية من الطبلون الي أول نقطة بالغرفة وتكون (٢ *٤ مم٢ يكون طرف منهم للخط الحي والآخر للطرف المتعادل) ثم تستخدم دوائر الإنارة الفرعية بين وحدات الإنارة بسلك (٢ * ٢.٥ مم٢ يكون طرف منهم للخط الحي والطرف الأخر للطرف المتعادل+ ٢.٥ مم٢ للأرضي.
ملحوظة
- يتم ترقيم جميع الأسلاك من الطرفين حتي يسهل بعد ذلك معرفة الأطراف وسهولة التركيب والتثبيت بعد ذلك .
- مقاسات الأسلاك حسب الكود الأمريكي كما يلي :
مقاس ١٦ = ١.٥ مم٢
مقاس ١٤ =٢.٥ مم٢
مقاس ١٢ = ٤ مم٢
مقاس ١٠ = ٦ مم٢
خطوات العمل علي سحب الأسلاك
أولاً:طلب المواد من المورد
يتم طلب أسلاك بالمقاسا ت المذكورة أعلاه وهي تكون علي
شكل بكرات بألوان مختلفة ( الأحمر والأزرق والأصفر والأسود) حيث يتم طلب عدد ٢ بكرة سلك (طول الاسلاك بها من كل لون ومن كل مقاس في البداية ثم يتم طلب باقي الكميات أثناء العمل والمية
تختلف حسب كل مشروع.
يتم طلب شريط لحام (شطرطون) وسوستة
سحب السلك وغيرها من المواد المساعدة في عملية تسهيل السحب .
ثانيا ً:تخصيص الوان الأنظمة
بالنسبة للخط
الحي (الفاز) والذي ذكرنا أنه يكون بأحد الألوان ( الأحمر والأصفر والأزرق)، وعليه يفضل أن نميز كل
نظام بلون واحد وهناك طريقتان لفعل ذلك هما :-
- أن يكون كل نظام بلون ثابت مهما اختلف ترقيمه باللوحة فمثلا تكون الإنارة بلون أحمر والأفياش بلون أصفر والمكيفات والسخانات بلون أزرق (أنظر صورة 1) .
- أن يكون لون النظام تابع للون الفاز الذي يتم توصيله عليه بمعني أن الإنارة تأخذ لون أحمر أحيانا وأحيانا اخري لون أصفر أو أزرق علي حسب مكانها علي لوحة التوزيع، وكذلك باقي الأنظمة الأخري فهنا نهتم بأن يكون ترتيب ألوان الأسلاك علي اللوحة بنفس الوان الفازات وهي الأحمر والأصفر والأزرق بالترتيب (أنظر صورة2).
 |
| صورة(١)ألوان الأنظمة تأخذ لون ثابت علي الرغم من إختلاف الوان الفازات |
 |

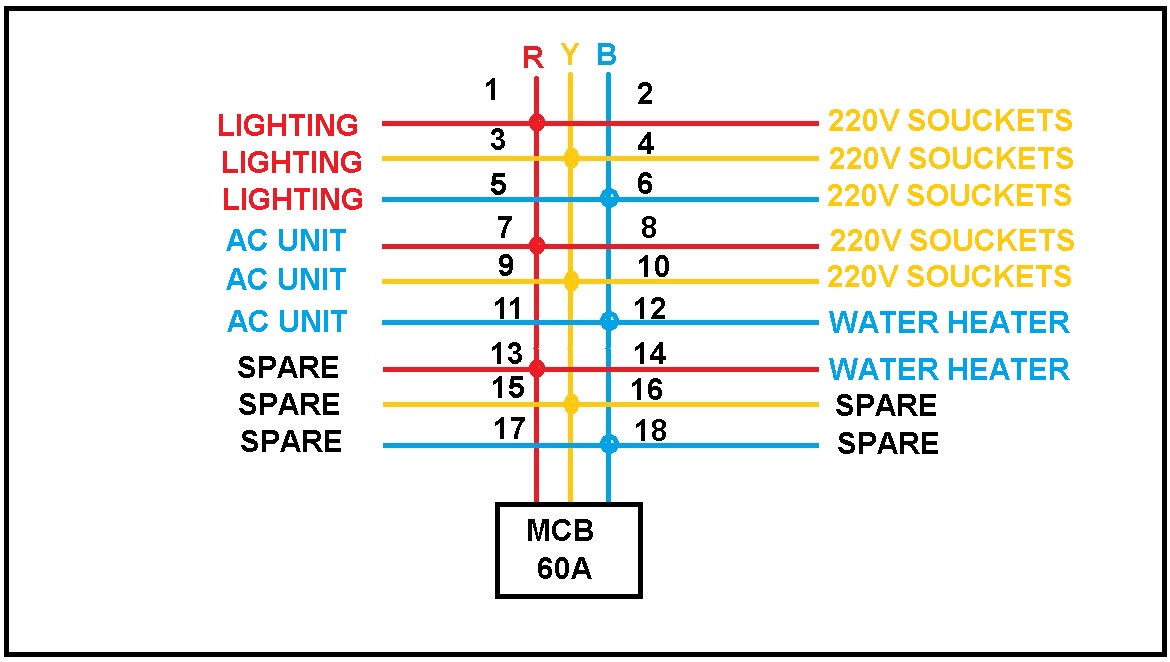

صورة(٢ )الوان الأنظمة لا تأخذ لون ثابت بل تختلف بحسب موقعها لتوافق لون الفاز الموصلة عليهثالثا: طريقة السحب بالموقع
سحب أسلاك أنظمة التيار الخفيف
`ذكرنا سابقاً أن انظمة التيار الخفيف
نقصد بها أنظمة التليفون والداتا والدش وكاميرات المراقبة وانذار الحريق وغيرها من
الأنظمة الأخري التي لايسعنا ذكرها هنا لكن سنتناولها بالتفصيل في قسم انظمة
التيار الخفيف،هنا سوف نقوم بشرح سحب أسلاك نظام التليفون والدش فقط لأنهم أكثر
الأنظمة الشائعة بالمشاريع وخاصاً العمارات والفلل.
أولا نظام التليفون
يتم سحب أسلاك التليفون من السنترال (BPX)
الي مخرج التليفون بأسلاكCAT6-TWISTED
PAIRS
أو R J - 11 حيث يكون السك من الداخل طرفين أو 4 أو
8 أطراف مثلا لو استخدمنا سلك 4 طرف للدائرة الرئيسية
يتم ربط فيشتين علي نفس الخط كل فيش له سلكين.ولكن يفضل أن يكون كل فيش توصيله
مباشر من الفيش للسنترال بسلك خاص.
ملحوظة :يجب أن يكون مسار أسلاك التليفون بعيدا عن أسلاك الكهرباء حتي لاتؤثر عليها.
ثانيا نظام الدش
يتم سحب أسلاك(RG11-RG6) CO-AXIAL
من الفيش الي السطح مباشرة من خلال القسامات دون قطع السلك حيث يكون مكان تركيب الطبق بالسطح ويتم التوصيل بعد ذلك من خلال(LNB) أو وحدات التجميع.
ملحوظة :يجب أن يكون مسار أسلاك الدش بعيدا عن أسلاك الكهرباء حتي لاتؤثر عليها.ولا يتم عمل لحام بالوسط.
سحب الكابلات الرئيسية والفرعية
بعد ما قمنا
بسحب الأسلاك الداخلية للدوائر الرئيسية والفرعية وكافة الأنظمة الأخري تأتي مرحلة سحب الكابلات من
اللوحة الرئيسية (غالبا تكون علي السور)الي اللوحات الداخلية الخاصة بالدور الأرضي والدور
الأول، وسوف نقوم في المقال القادم بشرح كل ما يخص الكابلات (أنواعها
واستخدماتها ومساحة مقطعها وطريقة تمديدها وحساب الهبوط في الجهد )وكافة التفاصيل التي
تتعلق بطريقة سحبها.
الخاتمة
في نهاية الموضوع أسأل
الله ان أكون قد وفقت في توصيل المعلومة لكم بشكل مختصر
تساعدكم علي فهم طريقة سحب الأسلاك وللحديث بقية......تابعونا ليصلكم كل جديد.
