التركيبات النهائية للأعمال الكهربائية

مقدمة

شرحنا في المواضيع السابقة مراحل تنفيذ الأعمال الكهربائية بالمباني وتحدثنا عن مرحلة التأسيس ، مرحلة التكسير ، تركيب العلب ، سحب الأسلاك ومرحلة تمديد الكابلات بقي لنا المرحلة الأخيرة في أعمال الكهرباء وهي التركيبات النهائية ، حيث نوضح في هذا الموضوع  بعض الأمور الفنية التي يجب مراعاتها عند البدء في التركيبات النهائية الخاصة بالمباني .

متي نبدأ في التركيبات النهائية ؟

بعد الإنتهاء من عمل الدهانات لكامل المبني وتركيب السيراميك بالأرضيات وانهاء الأسقف الجبسية وعمل كامل التشطيبات الخاصة بالحوائط والأسقف والأرضيات بعدها يتم البدء في تركيب الوحدات المختلفة الخاصة بأعمال الكهرباء من أفياش ووحدات الإضاءة وتركيب الطبلون وغيرها من الأعمال الأخري .

كيف يتم طلب المواد المستخدمة في التركيبات

يقوم الكهربائي بطلب المواد الخاصة بالتشطيبات النهائية لأعمال الكهرباء وذلك بعمل حصر للوحدات علي الطبيعة ويشمل الحصر  علي النقاط التالية :-

١-  الأفياش الكهربائية٢٢٠ فولت:-

يتم حصر عددهم وتحديد نوعهم سواء كانت مقاومة للماء أو عادية، ويكتب وصفهم من حيث أنه فيش ثلاثي ٢٢٠ فولت /١٣ أمبير بمفتاح لون أبيض مثلا (أو أي لون أخر)، ويذكر ماركة الفيش  حسب النوع الذي يرغبه العميل والذي يناسبه من حيث الجودة والسعر ويختار من بين  الأنواع الموجودة بالسوق السعودي( باناسونيك أو ليجراند أو الفا أو دلتا أو الفنار ...الخ) .كما يتم حصر اعداد أفياش الدش والتليفون.

٢-  وحدات الإضاءة :

يتم حصرعدد وحدات الإضاءة المختلفة بالمبني وفيها يتم تحديد عدد كل وحدة ومكوناتها (ترانس وبادئ الإشتعال والملف الخانق ) ،كما يحدد نوعها وموقعها بالمبني ،حيث أن شكل الديكور يختلف من مكان لآخر وبالتالي يكون توزيع الإضاءة تابع لشكل الديكور، فمثلا يكون هناك وحدات سبوت لايت كبيرة وأخري صغيرة ،و يتم تحديد نوع وحدات الإضاءة سواء هالوجين أو فلورسينت أو لمبات موفرة أو ليد ،ويحدد المقاس الخاص بفتحات السقف سواء ٢ أو ٣ أو٤ أو ٦ أو ٨ بوصة، (وكذلك يتم تحديد نوعها إن أمكن ذلك) في الغالب نجد أو الوحدات السائدة بالسوق حاليا هي الليد الصيني وهو متواجد في السوق بعدة أسماء  شركات من الصعب حصرها، ولكن يوجد بالسوق السعودي عدة شركات موثوقة منها الإنارة السعودية شركة أوسرام شركة  فيليبس وغيرها من الشركات العالمية .

٣ - المفاتيح الخاصة بتشغيل اللمبات:-

وهي في العادة تكون مفاتيح إما مفرد أو ثنائي أو ثلاثي ،ويتم حصر المفاتيح الخاصة بتشغيل انارة السلم ذات الإتجاهين (الدريكسون) ويحدد أيضا ماركتها( مثل ما ذكرنا في الأفياش ).

٤- مفاتيح تشغيل التكييف :-

وهي مفتاح ثنائي القطب ٤٥ أمبير /٢٢٠ فولت به طرف أرضي ولمبة بيان.

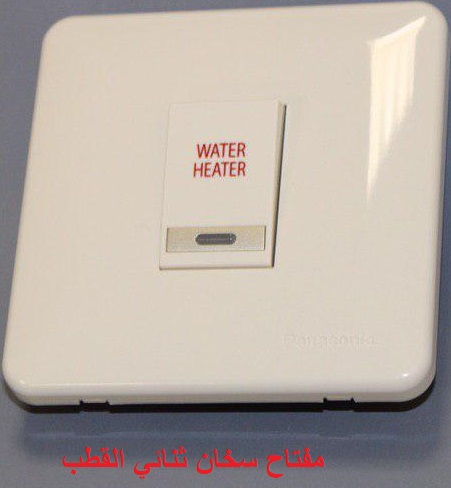

٥- مفاتيح السخانات :-

 وهو مفتاح  ثنائي القطب ٢٠ أمبير /٢٢٠ فولت به لمبة بيان وبه طرف أرضي.

٦- القواطع الداخلية الخاصة بكل لوحة توزيع :-

حيث تكون لوحات التوزيع في العادة مكونة من قاطع رئيسي يتراوح قيمته من ٣٠ اي ٢٠٠ أمبير ،وقواطع فرعية مفردة تترواح قيمتها من ١٦ الي ٣٢ أمبير حيث يكون ١٦ امبير لدوائر الاضاءة ،و٢٠ أمبير لدوائر الأفياش والسخانات، و ٣٢ أمبير لدوائر المكيفات،وتكون لوحة التوزيع بها عدد من الخطوط يتم اختيارها من بداية التصميم تبدأ من ١٢ خط ثم ١٨ ،٢٤ ،٣٠ ،٣٦ ،٤٢ ،٤٨ خط .وأشهر أنواع اللوحات بالسوق السعودي هي شنايدر اليكتريك وABB والترا وبانسونيك وغيرها .

٧- مراوح الشفط :-

يتم حصر عدد مراوح الشفط ويحدد نوعها سواء كانت سقفية أو جدارية ومن أهم أنواع مراوح الشفط هي KDK ,TAT ,OCARINAوغيرها من الأنواع .حيث يتم استخدام المروحة السقفية في حال كان بالحمام أو المطبخ سقف مستعار واذا لم يكن هناك سقف مستعار نستخدم المروحة الجدارية.

ملاحظات هامة  يجب أن تراعي أثناء التركيبات.

• يجب أن يستعمل الكهربائي قفاز لليدين عند عمل التركيبات وذلك لحماية الدهانات من الأتساخ وبقائها نظيفة.
• يجب أن يراعي ضبط مناسيب المفاتيح والأفياش بحيث تكون جميعا علي استقامة واحدة ولا يكون فيها ميول يخل بالشكل النهائي.
• يراعي اختيار ألوان الأفياش والمفاتيح بحيث تناسب الوان المكان الذي تركب فيه .
• يراعي أن تكون الأفياش التي بالمطابخ أو الحمامات من النوع المقاوم للماء.
• الأسلاك التي يتم استخدامها للربط بين وحدات الإضاءة فوق السقف المستعار يجب أن تكون داخل مواسير بلاستيك ولا يتم تمديدها مباشرة وتركها بدون حماية.
• يراعي أن يتم ربط الأسلاك جيدا علي المفاتيح والأفياش حتي لا يتسبب عدم الربط الجيد في حدوث حرارة وبالتالي تلف الفيش واحتراقه مع مرور الزمن.
• يراعي أن يتم توصيل السخان مع الفيش بالجدار ولا يتم ربطه مباشرة،كما يراعي أن يتم تمديده بعيدا عن طرف المياه الحار حتي لا يتسبب في زيادة حرارته ومن ثم انهيار العزل ويؤدي الى الحريق لاقدر الله.
• يفضل أن يكون كل مجموعة من وحدات الإضاءة علي مفتاح منفصل حتي نضمن استمرارية العمل لجميع المفاتيح ولا يكون الضغط علي مفتاح واحد فإذا حدث له تلف تعطلت جميع اللمبات.
• يراعي اختيار لأنواع الجيدة في وحدات الإضاءة وخاصة النوع الليد لأنه سريع التلف.
• يتم توصيل الفيش الخاص بالتليفون والدش بعيدا عن أسلاك الكهرباء إن أمكن حتي لا تتسبب أسلاك الكهرباء في التشويش عليه بسبب الموجات الكهرومغناطسية.
• يتم تركيب جميع القواطع الفرعية لعي الطبلون حتي ولو لم يتم توصيل أسلاك عليها حفاظا عليها ويراعي تنسيق الأسلاك داخل اللوحة ولا تكون مركبة بشكل عشوائي وترقم كل دائرة ويسجل عليها اسم الدائرة سواء مكيف أو انارة أو فيش ...الخ وذلك لتسهيل عملية الصيانة فيما بعد.

الخاتمة

في نهاية  الموضوع أسأل الله ان أكون قد وفقت في توصيل المعلومة لكم بشكل مختصر تساعدكم

علي فهم كل ما يخص التركيبات النهائية وللحديث بقية......تابعونا ليصلكم كل جديد.
