حساب الحمل الطلبي المتزامن (1)



طريقة عمل مخططات توزيع أحمال التكييف

المقدمة

تكلمنا في المواضيع السابقة عن مخططات توزيع الإضاءة وكل ما يتعلق بها من فنيات، وتكلمنا أيضا ً عن مخططات توزيع الأفياش الكهربائية ، وفي هذا المقال نتحدث عن المخطط الثالث من مخططات الكهرباء وهو مخطط توزيع وحساب أحمال وحدات التكييف والتي نبين فيها لمهندسين الكهرباء طريقة عمل مخطط كهرباء متكامل في حال لم يكن هناك مخطط خاص بالتكييف مجهز من قبل مهندس التكييف.

وحدة قياس سعة المكيفات

١ طن تبريد يعادل ١٢٠٠٠  وحدة تبريد/ساعة

1TR= 12000 BTU/Hr

فيما يلي السعات القياسية الخاصة بوحدات التكييف المتوفرة بالسوق :-

12000 -18000-24000-30000-36000-42000-48000-54000-60000

حيث أن المكيفات المنفصلة (SPLIT) لاتزيد قدرتها عن 5 طن تبريد في أغلب الأحيان وتكون الكهرباء 220 فولت/ 1 فاز ، ولكن إذا احتجنا لمكيفات ذات قدرة تبريد أعلي ننتقل للمكيفات المركزية والتي تبدأ سعتها من ٧.٥  طن تبريدة الي ٣٠  طن تبريد وهنا الكهرباء تكون ٣  فاز /٣٨٠  فولت

وقد تختلف بعض سعات التبريد  لوحدات التكييف عن القيم المذكورة أعلاه وهذا يرجع للشركة المصنعة .

طريقة حساب قدرة  التبريد المطلوبة لحيز معين

نحن هنا بصدد عمل حسابات التكييف التي تعطينا نتائج قريبة من التي يقوم بها مهندس التكييف لكن ليست بنفس الدقة لأن هناك عوامل متعددة في حساب قدرة التبريد لمكان معين منها ارتفاع السقف ،حرارة وحدات الإضاءة ، نسبة الإشغال بالمكان ،الدهانات وغيرها من العوامل التي تخص مهندس التكييف.

الأصل في حساب الأحمال الكهربائية للمكيفات (بعد معرفة قدرة التبريد)هي المخططات التي يتم عملها من قبل مهندس التكييف و كتالوج المكيف نفسه لأن كل شركة لها إصدار خاص بها، وكل نوع يختلف عن الأخر وبالتالي سوف نحاول أن نستعين بكتالوجات الشركات المصنعة المتاحة بالسوق  في تحديد القدرة الكهربائية لكل نوع.

موضوع تحويل قدرة التبريد الي قدرة كهربائية باستخدام بعض المواقع أو المعادلات الحسابية لا أنصح بها لأنها في الغالب تكون غير دقيقة والقيم زائدة عن الحد المطلوب.
 مثلا في أحد المواقع المخصصة لذلك كموقع Rapidtables. يتم تحويل الطن الواحد بما يعادل ع٣.٥  ك.وات وهذه قيمة عالية جدا في حين لو رجعنا لكتالوج المكيف الجداري لشركة ال جي مثلا نجد أن المكيف سعة ١  طن(١٢٠٠٠  وحدة تبريد) القدرة الخاصة به هي  ١٢٦٠  وات وكذلك بالنسبة لباقي الشركات وعليه يفضل الرجوع لكتالوج المكيف نفسه لمعرفة القدرة الكهربائية.

المعادلة المستخدمة لعمل الحسابات هي :-

يتم حساب مساحة المكان( الطول x العرض) أو نحسب المساحة بأي طريقة أخري ثم يتم ضرب المساحة في معامل مقداره ١٦٠  ثم يتم قسمة الناتج علي ٢٠٠٠ ( وذلك مع الأخذ في الإعتبار أن ارتفاع السقف ٣  متر) فتكون المعادلة كالتالي :-

في حال زاد ارتفاع السقف عن ٣  متر يتم استبدال القيمة ١٦٠  بالقيمة ١٨٠

مثال

 أحسب قدرة التبريد المطلوبة لغرفة مساحتها٢٥ م٢ وارتفاع السقف ٣  متر.

الحل

بتطبيق المعادلة السابقة يكون الحل كالتالي

٢٥ x ١٦٠ =٤٠٠٠ /٢٠٠٠ =٢ طن تبريد/ساعة

وعليه يتم اختيار ماكينة تكييف قدرتها ٢ طن تبريد سواء كانت من النوع الجداري أو الشباك أو أي نوع أخر.

ما هي أنواع وحدات التكييف المستخدمة في المخططات ؟

يمكن تقسيم وحدات التكييف التي تعمل بالفريون إلي عدة أنواع نذكر منها مايلي :-

 ١- التكييف المركزي(باكيج)package unit

٢ -المكيف المخفي أو الكونسيلد  concealed or Duct  FCU

٣ - الجداري Split type

٤ - الشباك window type

٥ -  الدولابي stand floor type

٦ - المكيف الكاسيت Cassette Type

٧ - المكيف الصحراوي Cooler

 ١- التكييف المركزي(باكيج)package unit

هذا النوع من المكيفات يكون عبارة عن وحدة مدمجة كبيرة الحجم توضع علي السطح أعلي المباني ويتم استخدام دكت لتوصيل الهواء البارد الي داخل الفراغ، ويكون أحدهم مسار للهواء البارد والأخر الراجع وهذا النوع يصلح للمساجد الكبيرة والصالات المفتوحة والمولات التجارية وغيرها التي يصل ارتفاعها الي 8 متر، وبالتالي الذي يهمنا كمهندسين كهرباء أن هذا المكيف يحتاج كابل خاص به يتم تمديده من اللوحة الرئيسية الي الوحدة الموجودة بالسطح، وأحيانا تكون لوحة التوزيع الخاصة بالتكييف موجودة بالسطح لو كان هناك أكثر من مكيف ويتم وضع مفتاح أمان (Safety Switch) بالنسبة للكهرباء تكون ٣  فاز/٣٨٠ فولت.

٢ -المكيف المخفي أو الكونسيلد (concealed or Duct (FCU

  هذا النوع من المكيفات يتكون من وحدتين منفصلتين وحدة داخلية وأخري خارجية.الوحدة الداخلية تركب أعلي السقف المستعار ويتم تغذية المكان عن طريق دكت تغذية وأخر راجع نفس طريقة المكيف المركزي ولكن بشكل مصغر وهذا النوع يستخدم لتغذية أماكن مفتوحة ولكن علي ارتفاع أسقف٣ متر تقريبا وأغلب تطيبقاته في الفنادق ذات ألآدوار المتعددة كما يستخدم في المحلات التجارية والصالات.القدرة الأشهر في هذا النوع هي ٥ طن /١فاز/٢٢٠ فولت.

٣ - المكيف الجداري السبيلت Split type

المكيف الجداري أو ما يعرف بالسبيلت وهو أشهر الأنواع المستخدمة في البيوت والمحلات وهو يتكون من وحدتين وحدة داخلية ووحدة خارجية تركب السطح في الغالب.

هذا النوع يبدأ من ١ طن تبريد الي ٣.٥  طن تبريد ويكون ١ فاز/٢٢٠ فولت.



٤ -المكيف الشباك window type

المكيف الشباك وهو الأرخص علي الأطلاق وهو عبارة عن مكيف مدمج يعني مكون من قطعة واحدة يتم تركيبة بالجدار عن طريق عمل فتحة مربعة بمقدار ٨٠ سم ويكون في الغالب ١.٥ طن يعني ١٨٠٠٠ وحدة تبريد /٢٢٠ فولت / ١ فاز.يستخدم هذا النوع في المحلات و العمارات السكنية التي تكون بنظام الايجار السنوي أو الاستراحات وغيرها من الأماكن التي نبحث فيها عن التوفير في التكلفة.

٥ - المكيف الدولابي stand floor type

المكيف الدولابي أحد الأنواع التي تستخدم بشكل أساسي في المساجد والصالات المفتوحة مثل معارض بيع السيارات وغيرها.يعد من الأنواع التي تتكون من وحدتين منفصلتين أحدهما داخلية والأخري خارجية.تكون الوحدة الداخلية علي شكل دولاب تثبت على الأرض أو بتم تثبيتها أحيانا داخل الجدار وتكو الكهرباء فيها٢٢٠  فولت / ١فاز.وأغلب الوحدات المستخدمة هي  ٤٨٠٠٠  وحدة تبريد .

Cassette Type ٦ - المكيف الكاسيت

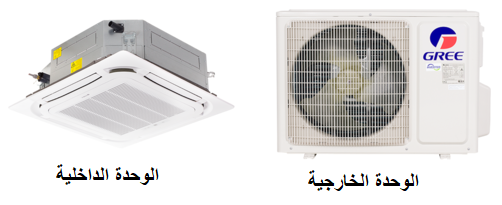

  هذا النوع من المكيفات يتكون من وحدتين منفصلتين وحدة داخلية وأخري خارجية.الوحدة الداخلية تركب بالسقف المستعار وهو من اشهر الأنواع التي تستخدم في المطابخ نظرا لوجود دواليب بالجدار وبالتالي من الصعب وضع مكيفات علي الجدارن ومن ثم أصبح هذا النزع من المكيفات هو الأفضل.القدرات المستخدمه علي حسب المساحة  وتكون الكهرباء فيه ١فاز/٢٢٠ فولت.

Cooler ٧ - المكيف الصحراوي

المكيف الصحراوي هو مكيف ليس بالمعني التقليدي المعروف وهو لا يعمل بالفريون كباقي الأنواع السابقة.التبريد هنا يتم عن طريق استخدام تبريد الهواء باستخدام الماء يتكون المكيف الصحراوي من مضخة ماء صغيرة لرفع الماء ليهبط علي مجموعة من القش أو الكرتون ثم يتم اخراج الهواء البارد عن طريقة مروحة كبيرة.قدرة المضخة المستخدمة تختلف حسب حجة المكيف من ١ حصان الي ٥ حصان /٢٢٠ فولت /١ فاز

مفتاح المكيف

بالنسبة لمفاتيح  تشغيل المكيفات في الغالب نستخدم مفتاح ثنائي القطب ٤٥ أمبير/٢٥٠ فولت  يكون به لمبة بيان باللون الأحمر،وقد تختلف أشكال المفتاح حسب الشركة المصنعة له.

الشكل التالي يوضح نموذج لمخطط توزيع التكييف لمشروع

 الكتالوجات الخاصة بانواع التكييف المختلفة الرجاء المراسلة علي صفحة اتصل بنا .

خاتمة

في نهاية  الموضوع أسأل الله ان أكون قد وفقت في توصيل المعلومة لكم بشكل مختصر

 تساعدكم علي فهم كل ما يخص مخططات التكييف وللحديث بقية......تابعونا ليصلكم كل جديد.
