مخططات توزيع الإضاءة
شرحنا في المقدمة عن أنواع المخططات التي يحتويها مخطط الكهرباء لأي مبني، وكان أولها
توزيع الإضاءة الذي سنتحدث عنه بشئ من التفصيل من حيث أنواع وحدات الإضاءة المستخدمة بالمباني، وكيفية توزيع الوحدات.
أنواع مخططات الإضاءة
١-الإضاءة الخارجية(Outdoor Lighting)مثل (الملاعب -انارة الشوارع – الحدائق- المسابح وغيرها)سوف يتم شرحها لاحقا.
٢-الإضاءة الداخلية (Indoor Lighting) يعتمد
مخطط توزيع الإضاءة الداخلية على عدة عوامل هي :-
-اختيار
وحدة الإضاءة:ويكون من الكتالوجات
-توزيع
الوحدات:سواء يدويا ابو بواسطة برامج متخصصة ( مثل الديلكس)
-تصميم
لوحات الاضاءة والاسلاك.
-وحدات
التحكم في الاضاءة: سواء يدوي او اتوماتيكي.
الإضاءة الداخلية (Indoor Lighting)
لتوزيع الإضاء في أي مساحة مغلقة (داخلياً) نحتاج إلى معرفة
مايلي :-
١-نوع وحدة الاضاءة المستخدمة : ويتم تحديدها من
الكتالوجات.
٢-معرفة كمية اللوكس(lux)
المطلوبة لكل غرفة: ويتم ذلك من خلال جداول معروفة بواسطة مجموعة من الاكواد منها IEC,EC,NEC .(نتعرف علي هذه الجداول في الموضوع القادم إن شاء الله) .
٣-معرفة ابعاد الغرفة (المساحة)وعليها يكون عدد
الوحدات التي تحقق اللوكس المطلوب تتناسب طرديا مع المساحة.
٤-معرفة نوع السقف حيث يوجد ثلاثة أنواع هي:
-سطحي (Surface)
وغالبا ما يستخدم في البيوت .
-ساقط (Recessed) يستخدم السقف الساقف اذا كان هناك تكييف
مركزي أو يستخدم لعمل شكل جمالي وهو إما أن يكون بلاطات 60 * 60 سم أو أشكال
ديكورية وعليه يتم تحديد نوع الإضاءة المستخدمة .
-معلق (Suspended)
يستخدم في المصانع والمستودعات والهناجر بشكل عام حيث يكون ارتفاع السقف
6 ,12,8 أو أكثر .
 |
| Surface |
 |
| Suspended |
Recessed
٥-معرفة ارتفاع سطح العمل: وهو إما
أن يكون صفر (مستوي البلاط) أو علي ارتفاع 80 سم (مستوي سطح المنضدة ).
٦-الوسط:وذلك
لتحديد معمل الحماية(index protection :IPxxx) والذي يأخذ ثلاث قيم هي :
تراب(Dust) من٠-٦وبخار (Moisture)من ٠ الي ٠-٨ واهتزاز(Vibration) من٠-١٠
 |
| IP table |
- نوع
وحدة الإضاءة .
- معامل
الصيانة.
اذا كانت داخلي يكون Indoor take 0.8)).
خارجي تكون قيمته (outdoor take 0.6).
٨-معرفة هل التشغيل مباشر أم غير مباشر (Direct or Indirect Lighting).
-تشغيل
مباشر يعني عن طريق توصيل اللمبة بالمفتاح دون وجود وسيط
-تشغيل
غير مباشر يعني وجود مايسمي بالديمر (DIMMER) ويتم ذلك باستخدام مقاومة أو ثايرستور.
وحدات الإضاءة
المكونات : تتكون وحدة الإضاءة من ثلاث أجزاء رئيسية هي :
- اللمبة(Lamp)
- الملف الخانق (Ballast)
- الغلاف الحامي للوحدة من الخارج(Housing)
أنواع اللمبات (Lamps)
يوجد عدة أنواع من اللمبات تنحصر في قسمين
رئيسيين وهما لمبات الفتيل ولمبات التي تعمل بتفريغ الغاز:-
١-لمبات الفتيل (Filament)
-الهالوجين أو التنجستين (Halogen and Tungsten )
- ذات العاكس(Reflector)
- اللمبات المتوهجة( Incandescent))
٢-لمبات تفريغ الغاز(Gas Discharge)

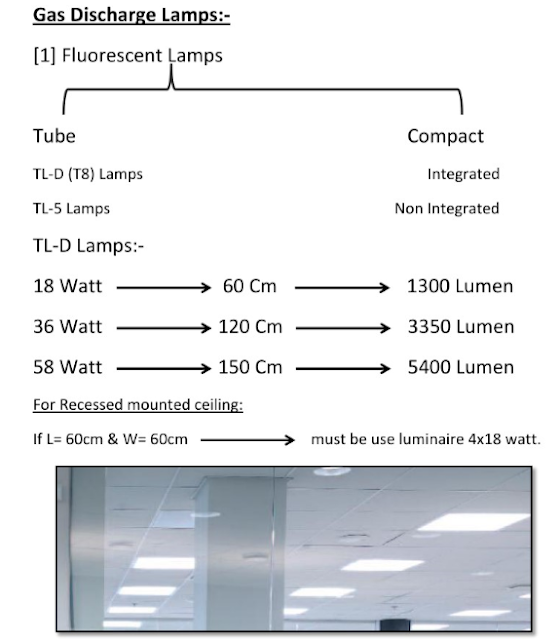

- الفلوريسنت (Florescent )
-غاز الصديوم عالي ومنخفض الضغط (High and Low Pressure Sodium )

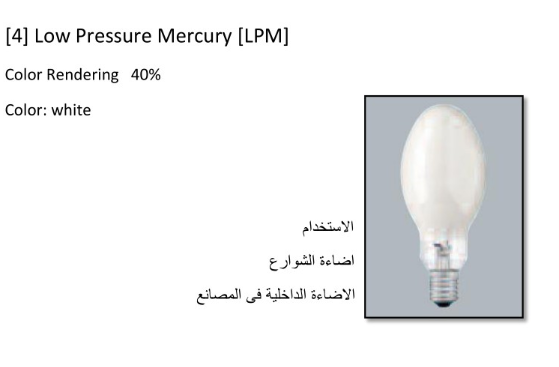

- مصابيح الزئبق (Low Pressure Mercury)
– الميتال هاليد (metal halide lamp)
– الليدLED) )
أشكال وأنواع اللمبات

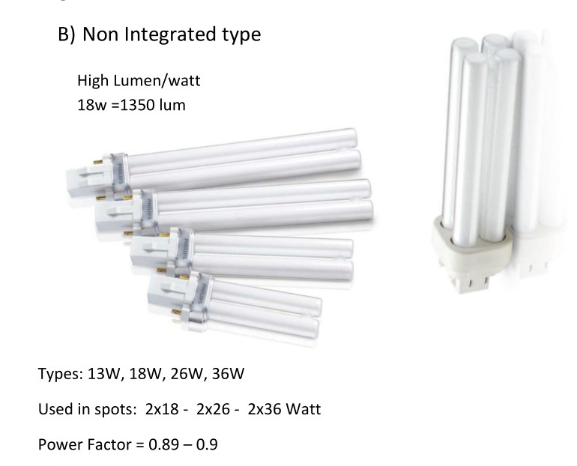

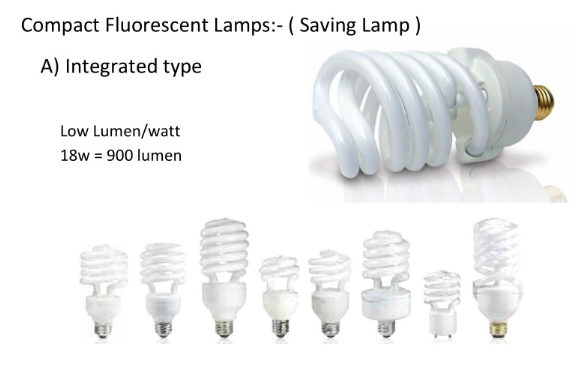

في الصور التالية شرح مبسط لأنواع الإضاءة المذكورة وأشكالها
 |
الملف الخانق أو ما يعرف بالترنس (Ballast )
جسم وحدة الإضاءة (Housing )
الخاتمة
وفي نهاية موضوع اليوم أسأل الله ان أكون قد وفقت في
توصيل المعلومة لكم بشكل مختصر تساعدكم علي فهم
طريقة تصميم مخطط الإضاءة وللحديث بقية ......تابعونا ليصلكم كل جديد.
طريقة تصميم مخطط الإضاءة وللحديث بقية ......تابعونا ليصلكم كل جديد.
في الموضوع القادم :-
- تعريفات تخص علم الإضاءة (اللوكس - شدة الإضاءة - معاملات حساب الإضاءة وغيرها).
- جداول تحديد كمية اللوكس المطلوبة لكل نشاط.
- كيفية حساب عدد وحدات الإضاءة المطلوبة باستخدام المعادلات.
